Техническое руководство по регулированию крутящего момента крышки и выравниванию носика

Матрица сравнения технологий

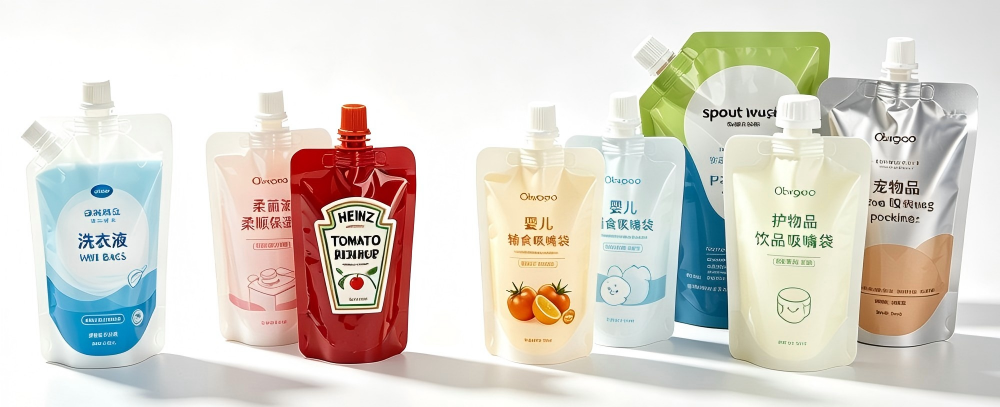

Чехол для носика конкурирует с двумя альтернативами на одной полке. В таблице приведены технические решения, которые я использую для консультирования покупателей.

Жесткая бутылка выигрывает по запасу прочности и сроку хранения, но проигрывает в переносимости и стоимости смолы на мл. Готовый пакет с носиком является стандартным для одноразовых доз в фармацевтической промышленности и для педиатрии, поскольку носик приваривается ультразвуком к пленке в конвертере, обеспечивая прочность соединения, которую я измеряю при 35-45 Н отслаивании, что значительно превышает допустимую величину в 25 н. Линии для формования, заполнения и герметизации носиков стоят дешевле в расчете на единицу продукции, но установка встроенного носика является наименее требовательной для проверки.

Измеряемые показатели эффективности

Крутящий момент - это параметр, который аудиторы запрашивают по названию. Я сообщаю о нем как о распределении, а не как о заданном значении, потому что при проверке сохраняется высокий коэффициент полезного действия.

Насадка sigma весом 2,8 дюйма извлекается из чехла и поглощает момент реакции - пленка растягивается, носик поворачивается назад, а приложенный крутящий момент остается низким, в то время как крышка выглядит плотно прилегающей. Поддерживающий горловину рукав превращает мягкий чехол в локально жесткую конструкцию, благодаря чему сервопривод видит истинную реакцию. Я проверяю крутящий момент с помощью неразрушающего встроенного датчика на 100% устройств объемом более 10 мл; ниже этого уровня контрольная выборка 1 к 20 - это компромисс, на который соглашается большинство групп контроля качества.

К носикам меньшего размера предъявляются меньшие требования: при диаметре 8 мм центрирующее окно ± 0,2 мм плотно прилегает, а изношенный захват может привести к тому, что скорость поперечной резьбы превысит 1%. Для любого носика диаметром менее 10 мм я выбираю установочную головку, ориентированную по зрению, с датчиком поворота на 0,1 мм.

Региональная карта соответствия требованиям

Пакеты с носиками для фармацевтической продукции соответствуют требованиям, предъявляемым к упаковочному материалу и первичной таре. Региональные различия в основном связаны с тем, какой объем данных о сварке и крутящем моменте требуется включить в файл.

GMP ЕС

Согласно приложению 1, сварной шов между носиком и пленкой должен рассматриваться как критическое уплотнение; квалификация должна показывать прочность сварного шва при номинальной скорости и включать метод обеспечения целостности уплотнения (я использую метод снижения вакуума в соответствии с ASTM F2338). Покупатели из ЕС также ожидают соответствия первичного упаковочного материала стандарту ISO 15378 и исследования стабильности, которое подтвердит, что степень сжатия крышки и вкладыша не превышает минимального значения крутящего момента в течение 24 месяцев.

FDA США 21 CFR 211

Соответствующие положения содержатся в §211.94 об оборудовании и §211.122 о закрытии контейнера. Крышка должна демонстрировать целостность крышки контейнера - я провожу CCI по попаданию красителя при 0,5% пробе и проверке крутящего момента. Эксперты FDA специально запросили обоснование уставки крутящего момента, привязанное к данным о релаксации вкладыша, поэтому задокументируйте кривую ползучести за 10 лет, а не только начальное значение.

Стандарт ISO 15378

Это стандарт на материалы для первичной упаковки, основанный на стандарте ISO 9001 с дополнениями GMP. В случае упаковочных пакетов он регулирует контроль конвертера за процессом сварки носиков и отслеживанием партии пленки. Я требую, чтобы конвертеры соответствовали стандарту ISO 15378, прежде чем квалифицировать упаковку; по моему опыту, это устраняет около 60% отклонений от качества поступающих материалов.

Юго-Восточная Азия

BPOM Индонезии и FDA Таиланда принимают стандарт ISO 15378, но требуют перевода разделов, касающихся крутящего момента и характеристик сварного шва. Влажность — главный враг на практике: при относительной влажности воздуха 70% оболочка крышки (вспененный материал EVA) сжимается быстрее, поэтому для морских досье я уменьшаю допустимый крутящий момент на 1 дюйм.

ближний Восток

SFDA Саудовской Аравии и MOHAP ОАЭ ожидают подтверждения целостности крышки контейнера и заданного значения крутящего момента, указанного при регистрации продукта. Температура окружающей среды в заливе 45-60% относительной влажности плюс 40°C при хранении в пути означает, что я проверяю вкладыш при температуре 40°C / 75% относительной влажности в течение 90 дней, прежде чем признать значение крутящего момента стабильным.

Что ломается в полевых условиях

1. Установка крутящего момента без поддержки чехла. Основная причина: насадка рассчитана на 11 фунтов, но мягкий мешочек поддается, и носик поворачивается назад, образуя сетку весом 7 фунтов. Фиксация: втулка для поддержки горлышка или жесткая оправка внутри пакета во время укупорки; восстанавливает полный вес в 11 фунтов при σ 0,4.
2. Смещение носика при установке. Основная причина: изношенный вакуумный захват смещает носик на 0,6 мм от центра. Исправление: установка с помощью датчика 0,1 мм с помощью визуального контроля; коэффициент поперечной резьбы снизился с 0,9% до 0,2% на носике диаметром 8 мм.
3. Поперечная резьба на колпачке из-за плохого прилегания. Основная причина: желоб для крышки смещает крышку с оси на носик. Исправление: направляющий зажимной патрон с вводной воронкой диаметром 3 мм и датчиком наличия резьбы, который отключается до момента затяжки.
4. Нет встроенной проверки крутящего момента. Основная причина: проверка крутящего момента производится только на выходе из линии, поэтому для обнаружения дрейфа требуется 2 часа. Исправление: 100% встроенный датчик объемом более 10 мл с автоматическим отбраковыванием при весе ±1,5 фунта; улавливает дрейф в пределах одного пакета.
5. Охлаждение вкладыша при горячем хранении. Основная причина: подкладка EVA сжимается при температуре 40 °C, крутящий момент падает на 2 фунта в течение 8 недель. Исправление: проведите 90-дневное исследование при температуре 40 °C и установите начальный крутящий момент на 1,5 фунта выше уровня пола.
6. Отверстие для сварки в основании носика. Основная причина: износ ультразвукового рупора приводит к образованию дуги толщиной 0,5 мм. Исправление: счетчик срока службы рупора с принудительной заменой при 200 тысячах циклов и проверкой сварного шва на затухание вакуума 1 раз из 50.
7. Заливка перетекает через край, смачивая носик. Основная причина: капли из сопла при закрытии смачивают резьбу, колпачок закрывается жидкостью, а не вкладышем. Исправление: насадка для погружного наполнения с отсасыванием в течение 20 мс и воздушная очистка резьбы перед укупоркой.

Файлы кейсов по вводу в эксплуатацию

Пример 1 — Штутгарт, Германия

Местоположение: Штутгарт, Германия.
Продукт: Капли с витамином D3 для детей, дозатор 15 мл, носик 8 мм.
Проблема: Поломка крышки на 3,2% — при хранении на складе при температуре 30°C крышки отклеились в картонной коробке, и часть содержимого вытекла.
Первопричина: Колпачок сцепления, установленный на 11 дюймов, подавал всего ~ 7 фунтов, поскольку эластичный чехол поглощал момент реакции; сигма крутящего момента составляла 2,6 дюйма, а многие колпачки располагались ниже уровня 8 дюймов.
Чинить: На станции укупорки в пакет добавили жесткую втулку, поддерживающую горловину, переключили на серво-укупорочную машину, выдерживающую нагрузку 11 ±0,4 фунта, и установили 100%-ную встроенную систему контроля крутящего момента с автоматическим отбраковыванием при нагрузке ±1,5 фунта.
Результат: Выход из строя колпачка снизился до 0,3%, показатель крутящего момента sigma составил 0,3 в фунтах, а соответствие требованиям приложения 1 к GMP ЕС было подтверждено при показателях сварного шва и крутящего момента Cpk выше 1,33.

Пример 2 — Дубай, ОАЭ

Местоположение: Дубай, Объединенные Арабские Эмираты.
Продукт: Нутрицевтический электролитный напиток, пакетик объемом 250 мл, носик 16 мм.
Проблема: Летом герметичность уплотнений достигает 4,1%, а скопление повреждений появляется после 6 недель хранения при температуре 40°C / относительной влажности воздуха 55% в пути.
Первопричина: Сварной шов между носиком и пленкой был выполнен только при температуре 23°C / относительной влажности 50%; в условиях залива ламинат расслаивался, и у основания носика образовывалась несварная дуга толщиной 0,4 мм.
Чинить: Повторно обработан ультразвуковой сварной шов при температуре 40°C / относительной влажности 55%, добавлен счетчик срока службы рупора, обеспечивающий замену при 200 тысячах циклов, и проверка снижения вакуума в зоне сварки 1 раз из 50.
Результат: Уровень утечки снизился до 0,4%, и регистрационный файл MOHAP был передан с включенными данными о сварном шве с учетом влажности.

Часто задаваемые вопросы о покупателях

Q1: Какой размер носика я должен указать?
О: Для педиатрических и фармацевтических препаратов с разовой дозировкой стандартным является диаметр 8-13 мм; 22 мм подходят для пищевых продуктов взрослых и домашнего обихода. Менее 10 мм - это бюджетное решение для установки с учетом зрения — время выравнивания неумолимо.

Q2: Как мне проверить крутящий момент крышки?
О: Установите сервопривод на заданное значение, измерьте 100%-ный расход при превышении 10 мл (проверка 1 из 20 приведена ниже) и проверьте распределение крутящего момента с коэффициентом полезного действия ≥ 1,33. Установите заданное значение при 90-дневном испытании на релаксацию вкладыша при наихудшей температуре хранения.

Вопрос 3: Какой материал чехла устойчив к климату Персидского залива?
О: Ламинат PET 12 / Al 9 / PE 60 с подкладкой из EVA или фольги. Обработайте сварной шов при температуре 40°C / относительной влажности 55%, или вам будет выслан файл SFDA/MOHAP.

Q4: Могу ли я достичь точности заполнения небольшого объема?
О: Да, насадка для погружения с регулировкой массового расхода удерживает дозу в 15 мл на уровне ±0,5%. Реальная опасность заключается в том, что капли из насадки могут попасть на резьбу носика; 20-секундное всасывание и очистка воздухом устраняют эту проблему.

Q5: Предварительно изготовленный носик или носик для заполнения формы?
О: Предварительно изготовлено для фармацевтических производств с производительностью менее 70 л/мин и для тех случаев, когда предпочтителен конвертерный шов (отслаивание при 35-45 Н); FFS обеспечивает больший объем и меньшую себестоимость единицы продукции, что требует более тщательной проверки при вводе в линию.

Q6: Какой минимальный крутящий момент принимают аудиторы?
О: Универсального числа не существует; я придерживаюсь минимального веса в 8 фунтов для носика pharma диаметром 8-13 мм, показанного в качестве раздаточного материала, а не единого заданного значения. Задокументируйте причину ползучести облицовки пола.
